鋯是一種稀有金屬，具有驚人的抗腐蝕性能、極高的熔點、超高的硬度和強度等特性，被廣泛用在航空航天、軍工、核反應、原子能領域。本次"神六"上使用的抗腐蝕性、耐高溫的鈦產品，其抗腐蝕性能遠不如鋯，其熔點1600度左右，而鋯的熔點則在1800度以上，二氧化鋯的熔點更是高達2700度以上，所以鋯作為航空航天材料，其各方面的性能大大優越于鈦。也用來制造照相用的閃光燈，以及耐腐蝕的容器和管道，特別是能耐鹽酸和硫酸。鋯的化學藥品可作聚合物的交聯劑。  鋯絲、鋯棒作為鋯合金材料的常用制品，具有很強耐腐蝕性、耐高溫性，以下分享其所獨有的化學成分及物理性能。

1、鋯材的化學成分

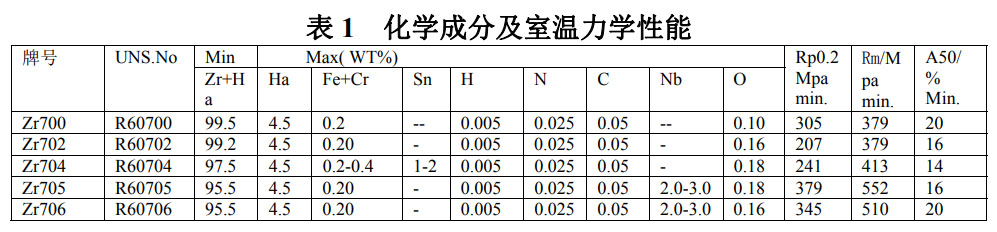

鋯材的化學成分和室溫力學性能如表 1，鋯及合金的彈性模量隨著溫度升高而迅速減小，比重比鋼的小。表中顯示室溫溫度下縱向和橫向性能的平均數值，屈服強度和延伸率是用 0.2%永久變形測定的，具有彈塑性變形。并且某些性能受有向性的影響。這些性能包括熱膨脹、屈服強度、極限抗拉強度、延伸率、缺口韌性和彎曲塑性都隨方向不同而有不同程度的變化。延展性隨溫度提高而有明顯增加。

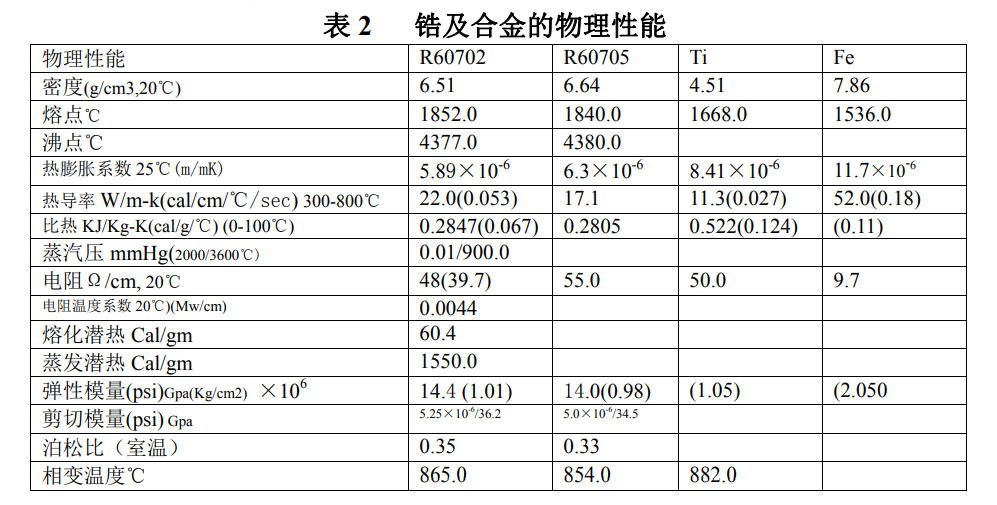

2、鋯的物理性能

彈性模量低既焊接應力小；熔點高需要更高的焊接熱輸入，線膨脹系數小焊接變形小，熱導率高焊件散熱好，比熱容低意味著焊件吸收熱量小，表面張力大表明鋯適于全位置焊接。

相關鏈接
